Современные бесколлекторные электродвигатели: конструкция, принципы работы и сферы применения

Что такое бесколлекторный двигатель?

Бесколлекторные двигатели постоянного тока (в технической литературе часто используются аббревиатуры БДПТ или BLDC мотор) представляют собой синхронные машины с возбуждением от постоянных магнитов. Их ключевая особенность — питание от сети постоянного напряжения через электронный коммутатор (инвертор), работающий под управлением контроллера с замкнутой системой обратной связи. Такой тип также называют вентильным двигателем. Управляющая электроника формирует необходимые токи и напряжения в фазах обмотки, обеспечивая требуемый крутящий момент и необходимую скорость. Фактически контроллер берет на себя функции механического щеточно-коллекторного узла, характерного для классических коллекторных моторов, из-за чего эти двигатели часто называют бесщеточными. Форма питающего напряжения может быть как синусоидальной, так и кусочно-ступенчатой (например, при блочной коммутации фаз).

Конструкция и принцип действия работы бесколлекторного двигателя

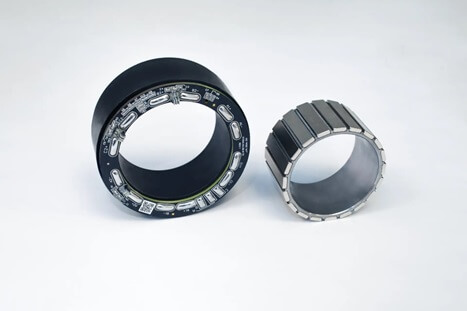

Бесколлекторный двигатель состоит из неподвижного статора и вращающегося ротора. В подавляющем большинстве случаев используются трехфазные схемы, поэтому статорная обмотка выполняется трехфазной. Ротор оснащается постоянными магнитами, чаще всего неодимовыми. При подаче на обмотки напряжения возникает вращающееся магнитное поле. Оно взаимодействует с полем роторных магнитов, создавая тяговое усилие, которое заставляет вал вращаться. В процессе движения ротор стремится «догнать» магнитное поле статора. Электронный блок управления непрерывно отслеживает угловое положение роторного магнита и соответствующим образом переключает напряжения на фазных обмотках, поддерживая опережение поля статора относительно поля ротора. Для точного определения положения магнита используется датчик (например, датчик Холла). Модели с датчиками обозначаются как Sensored, без датчиков — Sensorless.

Области применения

Сегодня бесколлекторные двигатели заняли прочные позиции в промышленности и потребительской технике. Этому способствовали как их выдающиеся эксплуатационные качества (высокий КПД, долговечность, способность работать на запредельных оборотах), так и прогресс в области силовой электроники, позволивший создавать недорогие и компактные контроллеры (драйверы, ESC).

Бесколлекторные двигатели востребованы там, где традиционные решения неприемлемы: приводы станков с ЧПУ и высокооборотные шпиндели (до 50 000–100 000 об/мин), в устройствах с длительным непрерывным циклом работы, где регламентное обслуживание затруднено или невозможно, а также в системах, требующих минимального уровня помех (медицинская и аэрокосмическая техника, робототехника). Постоянно растущий спрос на бесщеточные моторы подтверждает их статус одного из самых перспективных типов современных электроприводов.

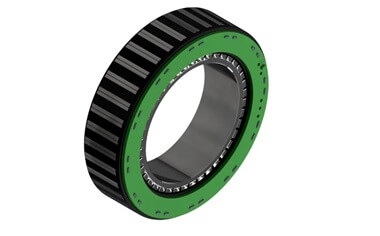

Серия бесколлекторных электродвигателей AT Drive отечественного производства от «НПО «Андроидная техника» является примером передовых инженерных решений и имеют ряд весомых преимуществ перед многими аналогами на рынке.
