Применение датчиков Холла в системах управления электродвигателя

Бесколлекторные электродвигатели благодаря своей высокой эффективности, надежности и компактности нашли применение далеко за пределами робототехники и авиации. Для корректной работы электродвигателя, системе управления нужно точно знать положение ротора в каждый момент времени. Именно здесь на помощь приходят датчики Холла. Они становятся «глазами» контроллера, позволяя подавать напряжение на нужные обмотки в нужный момент.

Датчики Холла названы в честь американского физика Эдвина Герберта Холла (Edwin Herbert Hall), который открыл лежащий в их основе физический эффект в 1879 году. Эдвин Холл обнаружил, что если через тонкую металлическую пластину пропускать электрический ток и поместить её в магнитное поле, перпендикулярное току, то на боковых гранях пластины возникает поперечная разность потенциалов (напряжение). Устройства, которые используют этот эффект для измерения магнитного поля, назвали датчиками Холла — по имени открывателя.

Как это работает?

В отличие от коллекторных двигателей, где переключение обмоток происходит механически (с помощью щеток), в бесколлекторных эту функцию берет на себя электроника. Но для этого контроллеру нужно понимать, в каком именно положении находится ротор.

В электродвигателях AT Drive используются три датчика Холла, расположенных по окружности статора. Они фиксируют прохождение магнитных полюсов ротора и выдают три цифровых сигнала, сдвинутых друг относительно друга на 120°.

Эти сигналы разбивают полный оборот на шесть секторов — по 60 электрических градусов каждый. Внутри каждого сектора контроллер подает напряжение на строго определенную пару обмоток, заставляя двигатель делать «шаг». Это надежная и проверенная схема, которая лежит в основе множества приводов.

Почему датчики Холла — это классика

Такое решение стало отраслевым стандартом благодаря сочетанию трех факторов:

• Надежность. Более устойчивы к воздействию факторов окружающей среды, таких как пыль и вибрация, что повышает их производительность в суровых промышленных условиях.
• Достаточная производительность. Хотя эти датчики не так точны, как датчики высокого разрешения, они могут обеспечить достаточную точность для многих промышленных применений, являясь компромиссом между стоимостью и производительностью.
• Доступность. Значительно дешевле, чем высокоточные энкодеры или резольверы, что делает их популярными для недорогих применений.

Несмотря на очевидные достоинства, датчики Холла имеют ряд ограничений.

• Невысокое угловое разрешение. Шесть состояний за электрический оборот недостаточно для получения высокой точности регулирования.
• Пульсации момента. Без интерполяции положения возникают скачки электрического угла, что приводит к дополнительным пульсациям электромагнитного момента.
• Ограниченная точность на низких скоростях. При длительных интервалах между переключениями ухудшается оценка мгновенной скорости.
• Чувствительность к установке. Даже небольшое отклонение углового расположения датчиков способно вызвать ошибку определения электрического угла.

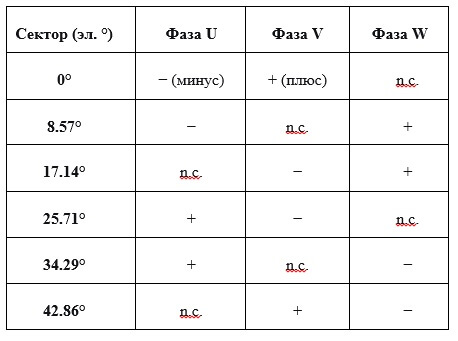

Вот как выглядит типичная последовательность коммутации для трёхфазного двигателя:

Каждое переключение сдвигает ротор на один сектор — так обеспечивается непрерывное вращение.

Датчики Холла остаются одним из самых востребованных решений для определения положения ротора в электродвигателях благодаря своей простоте интеграции, надёжности и доступности. Современные алгоритмы управления — позволяют преодолеть их фундаментальные ограничения и достичь плавной работы даже без дорогих энкодеров.

НПО «Андроидная техника» предлагает готовые решения — двигатели серии AT Drive с интегрированными датчиками Холла. Они проверены в космосе, на земле и в воздухе и готовы стать основой Вашего высокоточного и надежного привода.
